“곤충의 눈에서 영감을 얻은 혁신, Ommatidia LiDAR”

2020년에 설립된 Ommatidia LiDAR는 곤충의 겹눈을 뜻하는 ‘ommatidia(옴마티디아)’ 에서 영감을 얻은 생체 모방 설계와

특허받은 대량 병렬 레이저 레이다(Massively Parallel Laser RADAR) 기술을 통해 광학 센싱 분야의 혁신을 주도하고 있습니다.

Ommatidia는 넓은 범위의 빔 조사 기술과 단일 광자 민감도(Single-photon sensitivity) 기술을 결합하여,

항공우주, 인프라, 에너지, 회전 기계 등 다양한 산업 분야를 위한 3D 광학 거리 측정 솔루션을 개발합니다.

숙련된 R&D 전문가와 비즈니스 베테랑들로 구성된 Ommatidia 팀은 광학 소자, 이미지 알고리즘, 포토닉스 기술 분야의 수십 년 된 전문성을 바탕으로,

3D 진동 및 정밀 계측(3D Vibrometry & Metrology)에 최적화된 Q-시리즈를 통해 끊임없는 기술 혁신을 이어가고 있습니다.

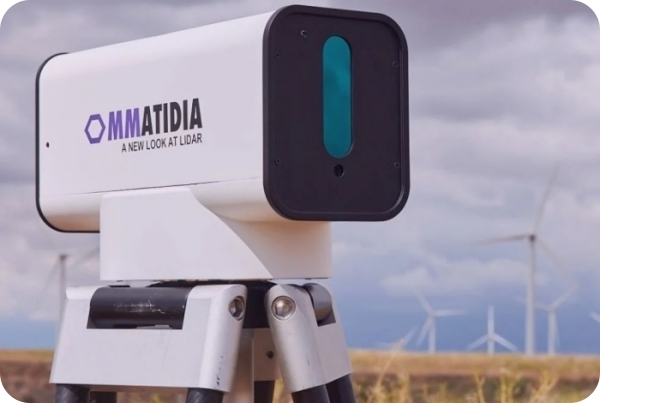

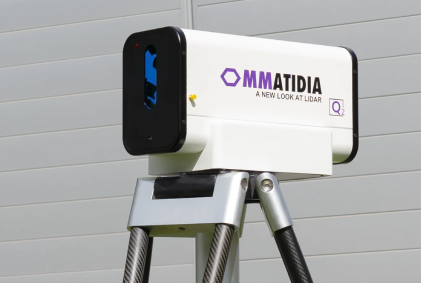

Q1 Laser Radar: 현장용 고정밀 계측 및 비접촉 진동 분석의 표준

Ommatidia의 Q1 Laser Radar는 초정밀 측정과 첨단 비접촉 진동 분석 기능을 제공합니다. 128개의 병렬 채널을 통해 최대 50미터 거리까지 정밀 계측급(Metrology-grade) 결과를 도출합니다.

또한, Q1은 이미징 진동계(Imaging Vibrometry) 기능을 갖추고 있어, 고가의 대규모 장비를 동원하지 않고도 구조적 동역학을 분석할 수 있습니다. 이러한 기능은 실내외 모두에서 효율적인 도구가 됩니다.

 IP54 등급의 설계와 견고한 구조 덕분에 도전적인 현장 환경에 적합하며, 업계 표준 소프트웨어 및 데이터 가치를 극대화하는 Ommatidia Atelier와 호환됩니다.

로봇 토탈 스테이션, 포인트 클라우드 레이저 스캐너, CMM 머신 등과 비교했을 때 Q1은 탁월한 다재다능함을 자랑하며, 현대적인 소프트웨어 솔루션을 통해 복잡한 작업을 단순화합니다.

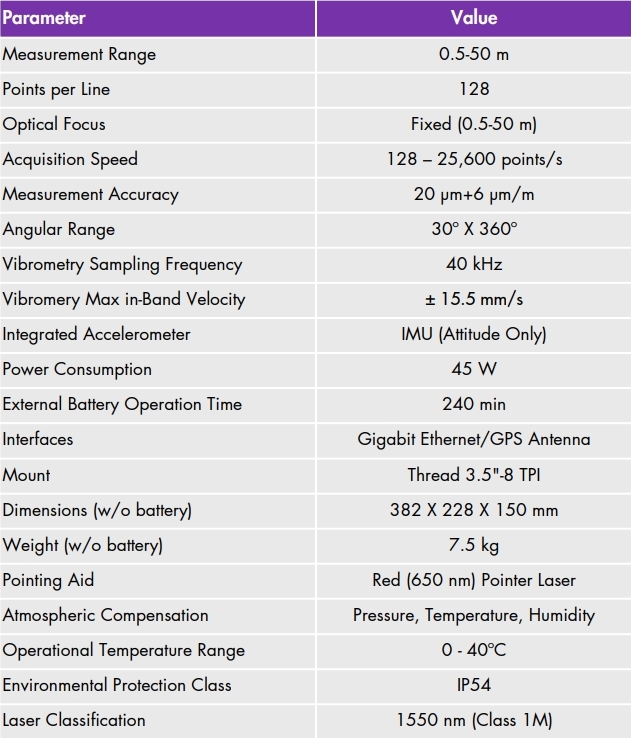

▼주요 특징 (Key Features)

·128개 병렬 채널: 128개의 점을 동시에 측정하여 압도적인 데이터 수집 속도를 자랑합니다.

·비접촉 3D 스캔: 대상에 센서를 부착 없이 원거리에서 측정합니다.

·초정밀 해상도: 수 밀리미터(mm)의 공간 해상도와 함께 20 μm 급의 깊이 정밀도를 제공합니다.

·FMCW 방식: 태양광 간섭을 차단하여 야외 및 직사광선 환경에서도 완벽한 성능을 보장합니다.

·간편한 운용: 경량 설계와 직관적인 소프트웨어로 1인 측정이 가능합니다.

※ 잠깐! 기존 LDV 방식과 무엇이 다른가요?

기존 LDV 방식 (Single Point): 한 번에 한 점만 측정하므로 넓은 면적을 보려면 레이저를 계속 움직이며 스캔해야 합니다. 시간이 오래 걸리고 데이터 동기화가 어렵습니다.

→Ommatidia 방식 (128 Parallel): 마치 도장을 찍듯 128개의 레이저 빔을 동시에 쏘아 보냅니다. 128개의 센서를 한꺼번에 사용하는 효과를 단 하나의 장비로 누릴 수 있어 측정 시간이 획기적으로 단축됩니다.



초고속, 고정확도 데이터 수집의 혁신

Q1 Laser Radar는 3D 레이저 스캐닝 기술의 획기적인 도약입니다.

정밀 계측급 측정과 첨단 진동 분석 기능을 결합하여 정밀 도구의

새로운 기준을 세웠습니다. 단일 채널을 사용하는 기존 라이다 (LiDAR)

스캐너와 달리, Q1은 128개의 병렬 채널을 사용하여 포인트 클라우드

데이터를 훨씬 빠르고 효율적으로 캡처합니다.

향상된 스캔 속도 덕분에 건설 전문가, 산업 엔지니어, 자동차 연구원들에게 이상적입니다. 로봇 토탈 스테이션이나 기존 스캐너보다 짧은 시간 내에 마이크론(μm) 수준의 정확도로 대규모 영역이나 복잡한 기계를 정확하게 매핑(Mapping) 할 수 있습니다.

또한, 간섭계와 (Interferometry) 이미징 진동계 (Imaging Vibrometry)' 기능을 통합하여 고정밀 레이저 측정 장치이자 동적 분석기 역할을 동시에 수행합니다. 준공 문서 작성, 상세 측량, 기계적 문제 진단 등 어떤 작업에서도 Q1은 사용자의 요구에 완벽히 적응합니다.

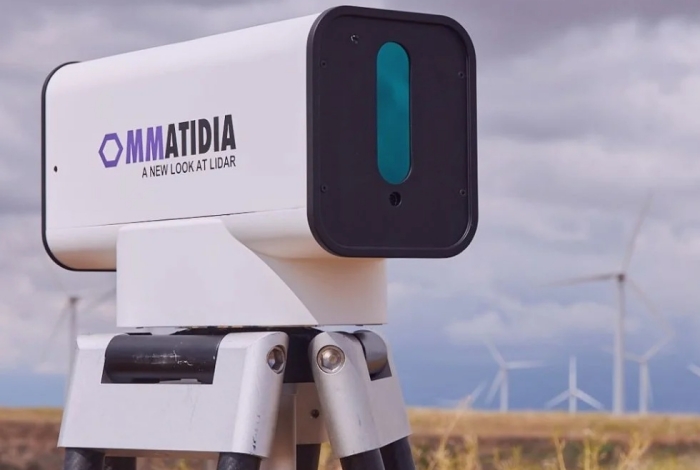

최대 50m 거리에서의 독보적인 계측급 정밀도

더불어 스캐너 재배치 빈도를 줄여줌으로써, Q1은 대규모 조사 시 세부 사항을 해치지 않으면서 시간을 절약할 수 있습니다. 효율적인 설계 덕분에 전문가들은 더 빠르고 정확하게 작업할 수 있습니다.

·장거리 신뢰성: Q1은 적은 스캔 위치로 더 넓은 지면을 커버하여 대규모 시설이나 건물 외관 매핑에(Mapping) 유용합니다.

·계측 수준의 정밀도: 첨단 레이저 레이더 알고리즘 덕분에 Q1은 레이저 추적기와 견줄 만한 정확도를 제공합니다. 동시에 로봇 토탈스테이션, 포인트 클라우드 레이저 스캐너, 3D 스캐너, CMM 기계에서 볼 수 있는 사용의 용이성을 제공합니다.

·산업용 내구성: IP54 등급 설계로 먼지와 물보라에 강하며 극한의 산업 현장에서도 이상적입니다.

※ 공간해상도 vs 측정 정밀도, 차이점이 무엇인가요?

·공간해상도 (수 mm 단위): 물체 표면에 찍히는 점과 점 사이의 간격입니다. 점이 촘촘할수록 물체의 전체적인 형태(3D 형상)가 선명하게 보입니다.

·측정 정밀도 (20 μm 단위): 각 점이 측정하는 깊이(거리)의 정확도입니다. 머리카락 두께보다 얇은 미세한 변위까지 잡아내는 수치입니다.

→결론: Q1은 mm 단위로 촘촘하게 물체를 보면서, 동시에 20 μm 의 정밀도로 미세한 떨림까지 잡아내는 유일한 솔루션입니다.

이미징 진동계: 원거리에서 진동 측정 및 모니터링

Q1은 단순한 3D 계측 도구를 넘어선 원격 진동 센서입니다. 물리적 접촉 없이 미세한 움직임까지 감지하여 자동차 진동 테스트, 구조 공학, 소음 및 진동 분석(NVH), 산업 기계 실시간 모니터링에 매우 유용합니다.

·비접촉 측정: 가속도계나 변형률계(Strain Gauge)를 부착하는 대신, 레이저 도플러 진동계(LDV) 기술을 사용하여 안전한 거리에서 속도와 변위를 측정합니다.

·병렬 스캐닝: 넓은 표면이나 여러 지점을 동시에 스캔하여 구조적 동역학의 상세한 뷰를 단 몇 초 만에 얻을 수 있습니다.

·측정 원리: 반사된 레이저 빔의 도플러 주파수 편이를 분석하여 중요 장비의 수명을 연장하는 데 필요한 귀중한 데이터를 제공합니다.

요약하자면, Q1의 진동 측정 능력은 자동차, 건설, 제조업 등 다양한 산업에서 매우 유용한 도구입니다. 이러한 점을 고려할 때, 정확하고 실행 가능한 데이터를 찾는 전문가들에게 신뢰할 수 있는 솔루션으로 자리매김합니다.

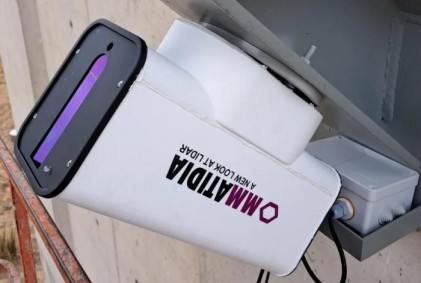

실내외 현장 투입 준비 완료 (Rugged Design)

환경적 문제는 바쁜 건설 현장이든 기계로 가득한 산업 플랜트든 흔히 발생합니다. 하지만 Q1 레이저 레이더는 혹독한 조건에서도 쉽게 처리할 수 있도록 설계되었습니다. IP54 등급과 내구성 있는 설계는 다양한 환경에서 일관된 성능을 보장합니다.

·전천후 작동: Q1은 먼지, 습기, 가벼운 비가 문제되지 않습니다. 끊김 없이 고품질 데이터를 계속 수집하고 있습니다

·내장형 기상 보정 시스템 (Internal Weather Station) : 정확도를 극대화하기 위해 기기 내부에 온도, 습도, 기압을 측정하는 센서가 탑재되어 있습니다. 이 시스템은 실시간 기상 상태를 감지하여 레이저 거리 측정값을 자동으로 보정하므로, 환경 변화가 심한 야외에서도 항상 일관된 정밀도를 보장합니다.

·휴대성 및 빠른 설치: 가벼운 무게로 이동이 쉽고 설치 위치 변경이 빨라 가동 중지 시간을 줄여줍니다.

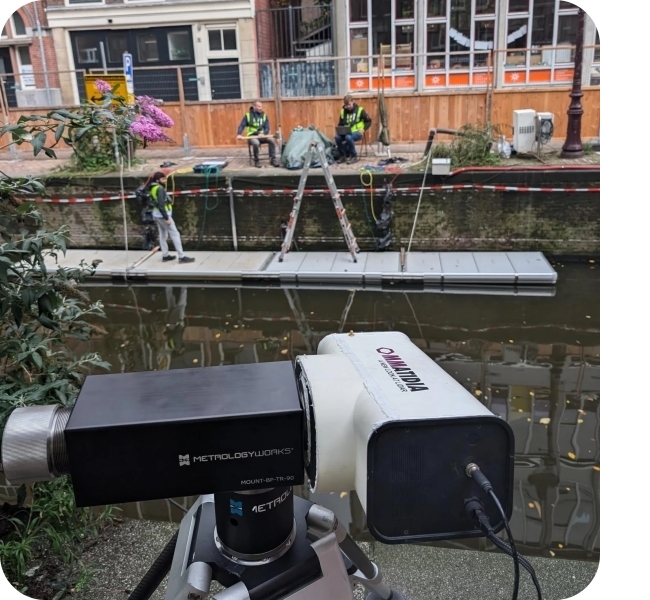

※핵심 포인트: 50m 원거리 측정 성능

Ommatidia의 LDV는 최대 50m 밖에서도 교량의 진동과 변위를 정밀하게 측정할 수 있습니다. 사람이 접근하기 어려운 위험한 현장에서도 지상에서 안전하게 실험실 수준의 데이터를 확보하십시오.





업계 표준 소프트웨어와의 호환성 및 Ommatidia Atelier 원활한 데이터 통합 (Seamless Data Integration)

Q1은 널리 사용되는 3D 레이저 스캐닝 소프트웨어 및 프로젝트 관리 도구와 매끄럽게 연동되어, 데이터 캡처부터 분석 단계까지 매우 간편하게 진행할 수 있습니다. 또한, 모든 Q1 장비에는 장비의 성능을 극대화할 수 있도록 설계된 전용 소프트웨어 제품군인 ‘Ommatidia Atelier(옴마티디아 아틀리에)’가 포함되어 있습니다.

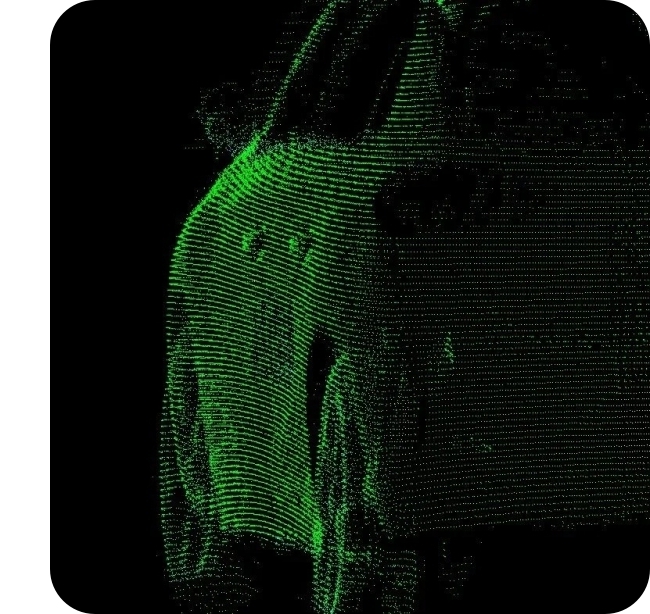

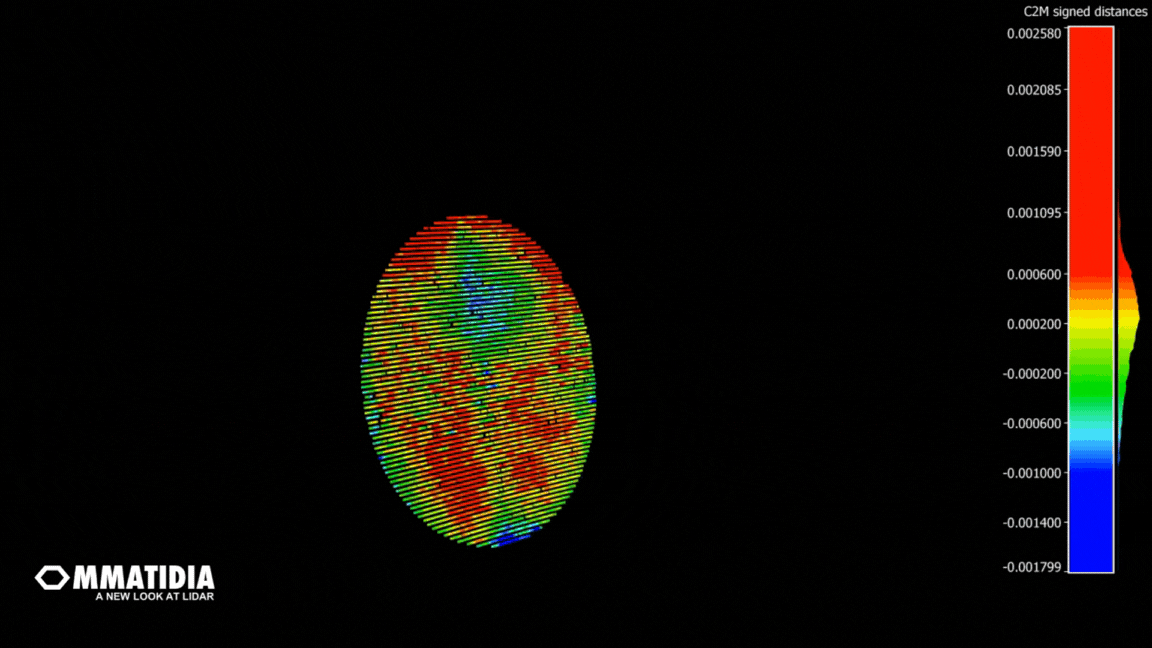

·강력한 시각화 (Powerful Visualization): 가공되지 않은 원시 포인트 클라우드(Raw point cloud) 데이터를 정밀한 3D 레이저 맵으로 변환합니다. 로봇 토탈 스테이션이나 포인트 클라우드 레이저 스캐너를 함께 사용하는 환경에서도 오정렬을 감지하고 구조적 특징을 정밀하게 분석할 수 있습니다.

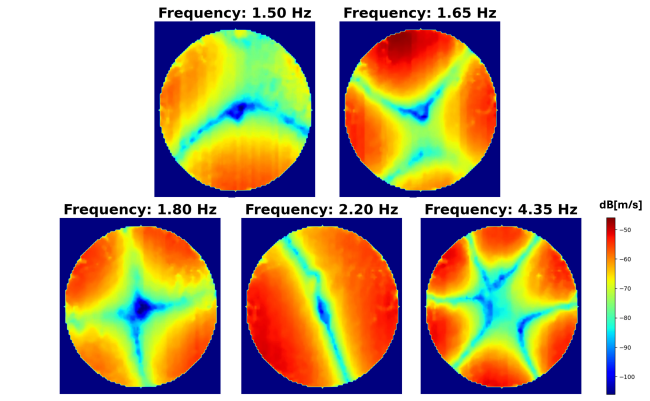

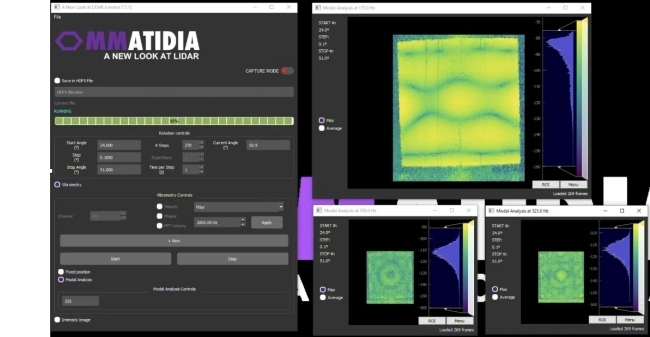

·진동 분석 (Vibration Analysis): Q1을 통해 진동을 측정하면, 해당 데이터가 Atelier 소프트웨어로 전송되어 주파수 응답 평가, 공진 모드 식별, 그리고 시간에 따른 변위 추적 등을 수행합니다.

·맞춤형 보고서 작성 (Customizable Reporting): 내부 검토용, 규제 대응용 또는 고객 발표를 위한 전문적인 보고서를 신속하게 생성할 수 있습니다.

·유연한 워크플로우 (Flexible Workflows): 수집된 데이터를 고급 CAD 또는 BIM 플랫폼으로 내보낼 수 있습니다. 또한, API(응용 프로그램 인터페이스)를 사용하여 사용자의 자체 도구와 통합하거나, 주요 정밀 계측 스위트용 플러그인을 활용할 수도 있습니다. 이러한 확장성은 Q1을 3D 스캐너나 CMM(3차원 측정기) 장비의 다재다능한 파트너로 만들어 줍니다.

Q1은 기존의 작업 방식 및 도구들과 완벽하게 통합되는 능력을 갖추고 있어, 전문가들이 다양한 산업 분야에서 고품질의 결과물을 도출하면서도 효율적으로 업무를 수행할 수 있도록 보장합니다.

시작부터 끝까지, 작업 워크플로우의 최적화 실전에서의 정밀 스캐닝 (Precision Scanning in Action)

대량 병렬 레이저 레이다(Massively Parallel Laser RADAR) 기술로 설계된 Q1은 정확도와 동적 분석 능력 면에서 일반적인 리다(LiDAR) 스캐너의 성능을 압도합니다. 이러한 뛰어난 효율성은 프로젝트의 전체 수명 주기 동안 다음과 같은 가시적인 이점을 제공합니다.

·복잡한 형상의 검증 (Validate Complex Geometries): 자동차, 항공우주, 에너지 등 다양한 산업 분야에서 사용되는 탄소 섬유(Carbon-fiber), 스탬핑 부품, 금형 등을 정밀 계측급(Metrology-grade) 정확도로 스캔합니다. 이를 통해 실제 제작된 부품이 설계 사양(Design Specifications)과 정밀하게 일치하는지 완벽하게 검증할 수 있습니다.

·구조물 건전성 모니터링 (Structural Health Monitoring): 이미징 진동계(Imaging Vibrometry) 기능을 활용하여 건축물 및 인프라의 잠재적 결함이나 이상 징후를 감지합니다. 이는 대규모 수리 비용을 방지하고 안전 사고를 사전에 예방하는 선제적인 대응을 가능하게 합니다.

·포괄적인 데이터 캡처 (Comprehensive Data Capture): 기하학적 형상 정보(Geometry)와 진동 측정 정보를 단 하나의 데이터 세트로 통합합니다. 이를 통해 분석 과정을 단순화하고 신속하고 정확한 의사결정을 내릴 수 있도록 돕습니다.
