“곤충의 눈에서 영감을 얻은 혁신, Ommatidia LiDAR”
2020년에 설립된 Ommatidia LiDAR는 곤충의 겹눈을 뜻하는 ‘ommatidia(옴마티디아)’ 에서 영감을 얻은 생체 모방 설계와
특허받은 대량 병렬 레이저 레이다(Massively Parallel Laser RADAR) 기술을 통해 광학 센싱 분야의 혁신을 주도하고 있습니다.
Ommatidia는 넓은 범위의 빔 조사 기술과 단일 광자 민감도(Single-photon sensitivity) 기술을 결합하여,
항공우주, 인프라, 에너지, 회전 기계 등 다양한 산업 분야를 위한 3D 광학 거리 측정 솔루션을 개발합니다.
숙련된 R&D 전문가와 비즈니스 베테랑들로 구성된 Ommatidia 팀은 광학 소자, 이미지 알고리즘, 포토닉스 기술 분야의 수십 년 된 전문성을 바탕으로,
3D 진동 및 정밀 계측(3D Vibrometry & Metrology)에 최적화된 Q-시리즈를 통해 끊임없는 기술 혁신을 이어가고 있습니다.
Q2: High-Precision Portable 3D Metrology Q2는 오토포커스(Auto-focus) 기능과 고해상도 RGB 카메라를 내장하여 이동성과 사용 편의성을 극대화한 프리미엄 모델입니다. 최대 50m 거리에서 나노/마이크론급 정밀 측정을 지원하며, 시각적인 영상 데이터와 정밀 3D 포인트 클라우드를 결합하여 자동차 NVH 테스트 및 항공우주 부품 계측에 최적화된 성능을 제공합니다.

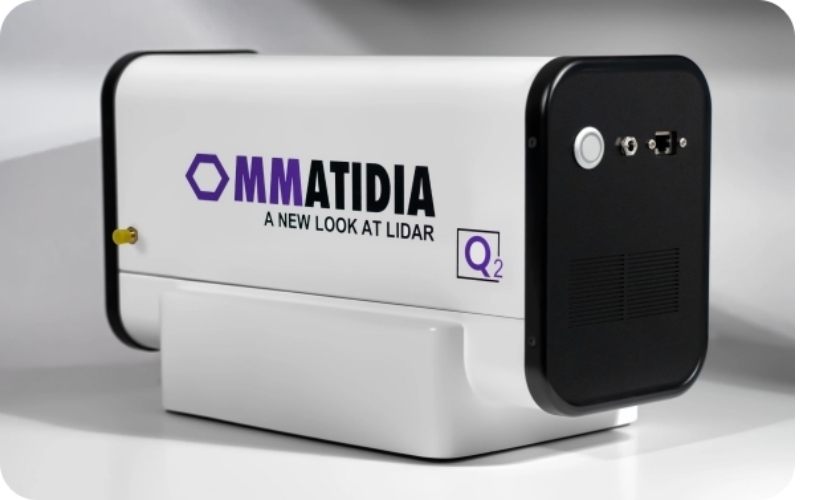

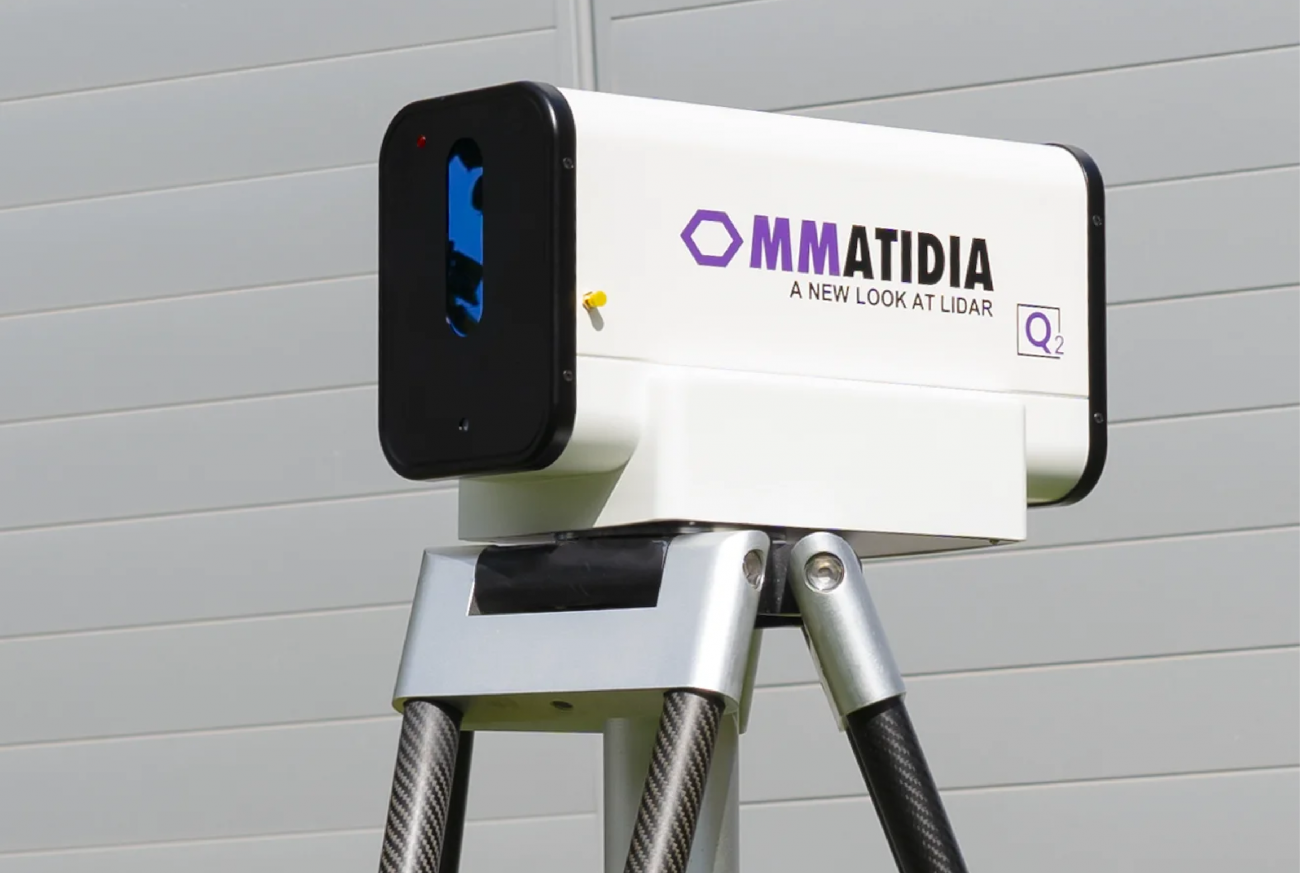

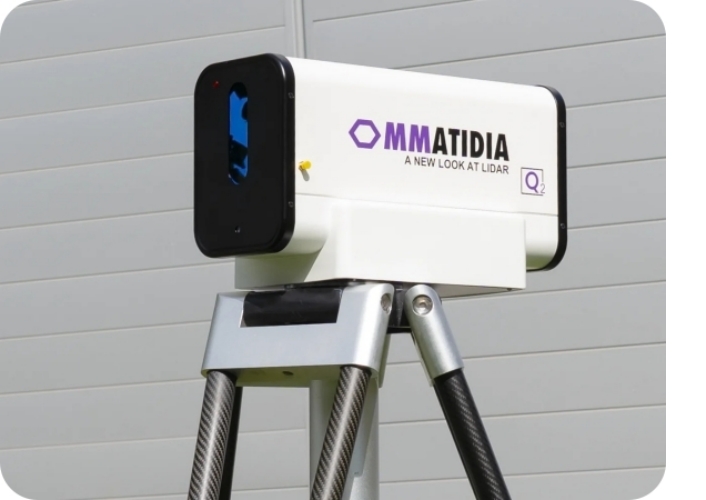

Q2 Laser Radar: 산업용 정밀 계측과 진동 분석의 통합 솔루션
Q2 Laser RADAR는 고정밀 3D 계측과 첨단 진동 분석을 하나의 포괄적인 도구로 결합했습니다. 정적 측정과 동적 측정 기능을 모두 제공함으로써 워크플로우를 단순화하고 여러 대의 장비를 하나로 대체하여 산업용 정밀도의 기준을 재정의합니다. 최대 50미터의 측정 범위와 수십 마이크론(μm) 단위의 정확도를 갖춘 Q2는 항공우주, 자동차 및 토목 공학 분야의 대규모 3D 레이저 스캐닝 작업에 완벽한 솔루션입니다.
초당 25,600점의 스캐닝 속도를 자랑하는 Q2는 타의 추종을 불허하는 속도와 정밀도를 제공합니다. 또한, 65개의 포인트에서 실시간 진동 데이터를 캡처하여 기존의 레이저 트래커나 핸드 스캐너가 도달할 수 없는 깊이 있는 구조적 통찰력을 제공합니다. 특히 마이크로 스캐닝 엘리베이션(Micro-scanning elevation) 기능은 복잡한 표면이나 소재를 검사할 때 탁월한 디테일을 보장합니다.
※ 잠깐! Q2는 기존 방식과 무엇이 다른가요?
-기존 LDV 방식: 가속도계를 일일이 부착하거나, 단일 포인트 LDV로 한 점씩 어렵게 측정하던 방식입니다. 넓은 면적 측정 시 데이터 동기화와 시간에 한계가 있습니다.

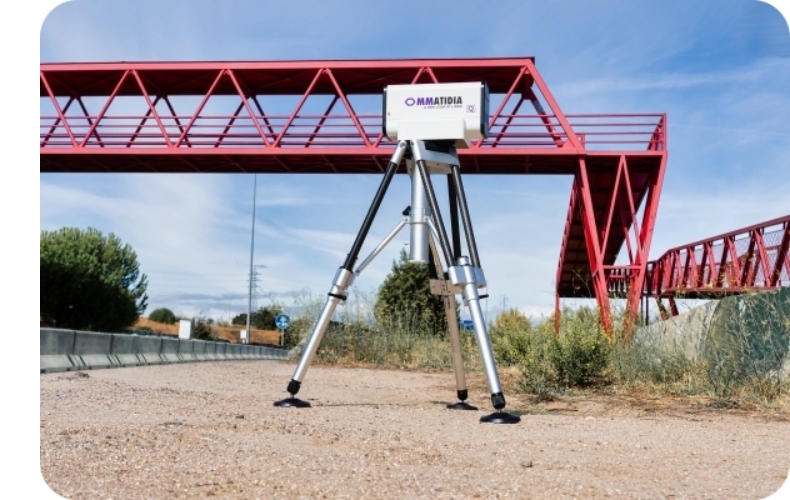

-Q1 (현장 최적화형): "빠르고 넓게" 128개 채널의 병렬 처리를 통해 압도적인 속도로 데이터를 수집합니다. 교량, 댐 등 50m 장거리 측정과 빠른 현장 진단이 필요한 환경에 최적화되어 있습니다.
-Q2 방식: "정밀하고 깊게": Q1의 성능에 마이크로 스캐닝을 더해 최고의 해상도를 제공합니다. ±155 mm/s의 고속 진동까지 잡아내는 DOLL™ 기술로 항공우주 및 자동차 NVH 분석 등 고도의 정밀 분석에 특화되어 있습니다.
☞ Check Point: Q2는 첨단 도플러 진동계와 노이즈 제거 기술을 통해, 기존 방식으로는 불가능했던 복잡한 환경에서도 형상(3D)·진동·편향 데이터를 실시간 통합 제공하여 자산의 건전성을 완벽하게 진단합니다.
신규 기능: Q2의 기술적 혁신
·복잡한 표면을 위한 비접촉 고속 스캐닝 (Non-Contact, High-Speed Scanning)
Q2는 초당 26,000포인트를 포착하여 매우 신속한 비접촉 측정을 수행합니다. 특히 고도의 마이크로 스캐닝 기술을 통해 분석이 까다로운 복잡한 형상이나 특수한 재질의 표면도 정밀하게 분석할 수 있습니다.
·노이즈 저감 기술이 적용된 고정밀 진동 분석 (High-Accuracy Vibration Analysis)
고성능 도플러 진동 계측 기술과 노이즈 저감 알고리즘을 결합하였습니다. 진동이 심하거나 간섭이 많은 복잡한 환경 내에서도 실험실 수준의 정확한 진동 데이터를 확보할 수 있습니다.
·압도적 디테일을 위한 마이크로 스캐닝 (Micro-Scanning Elevation)
Q2의 마이크로 스캐닝은 넓은 영역 내의 아주 미세한 표면 디테일까지 놓치지 않고 포착합니다. 이는 기존의 레이저 트래커나 일반 스캐너를 뛰어넘는 고해상도 성능을 입증합니다.
·인더스트리 4.0과의 원활한 통합 (Seamless Integration with Industry 4.0)
스마트 팩토리 구축을 위한 공정 자동화 및 실시간 데이터 전송을 완벽히 지원합니다. 생산 라인 내의 다양한 시스템과 연동되어 실시간 모니터링 환경을 제공합니다.
·전 구간 정밀 오토포커스 (Autofocus for Precision Across Distances)
Q2의 오토포커스 시스템은 측정 거리와 상관없이 수동 조정 없는 최상의 초점 유지를 보장합니다. 근거리부터 원거리까지 전체 측정 범위에서 일관된 정확도를 유지합니다.
※ 마이크론(μm) 단위의 정밀도란? Q2는 단순한 3D 스캐너가 아닙니다.
-공간 해상도 (mm 단위): 물체 표면 위에 레이저 점을 얼마나 촘촘하게 찍느냐를 의미합니다. mm 단위의 촘촘한 배치로 물체의 전체 형태를 그립니다.
-깊이 정밀도 (20 μm 단위): 찍힌 각 점이 물체와의 거리를 재는 오차 범위입니다.
☞ 결론: Q2는 물체의 전체 형태를 mm 단위로 보면서, 동시에 육안으로 보이지 않는 “미세한 변형이나 떨림 20 μm)”을 데이터로 시각화할 수 있음을 의미합니다.
첨단 기술을 통한 구조적 통찰력 및 시스템 통합
➀ 한계를 뛰어넘는 동적 분석 능력 Q2는 고성능 도플러 진동계와 노이즈 저감 기술을 탑재하여, 기존의 가속도계나 단일 포인트 레이저 진동계(LDV)가 측정하기 어려웠던 가혹한 환경에서도 탁월한 성능을 발휘합니다. 실시간으로 편향(Deflection), 진동, 그리고 3D 기하학적 형상을 동시에 측정할 수 있는 능력은 대형 자산의 구조적 건전성에 대한 전체적인(Holistic) 통찰력을 제공합니다.
➁ 인더스트리 4.0 및 스마트 팩토리 최적화 Q2는 인더스트리 4.0 시스템에 완벽하게 통합되어 스마트 팩토리의 자동화 공정 및 실시간 모니터링을 지원합니다. 오토포커스(Autofocus) 및 강화된 각도 스캐닝(Enhanced angular scanning) 기능은 정밀 계측의 활용 범위를 넓혀주며, 내장된 RGB 카메라는 스캔 프로그래밍을 단순화하고 포인트 클라우드 데이터를 실제 색상과 매칭하여 시각화된 데이터를 제공합니다.
➂ 사용자 편의성 및 확장 기능 (Enhanced Usability & Options)
-상세 분석을 위한 강화된 각도 스캐너 (Enhanced Angular Scanner): 고정밀 마이크로 스캐너가 고밀도 포인트 클라우드를 생성하여 아주 작은 특징점까지 식별해냅니다. 이는 정밀 계측(Metrology)의 활용 범위를 획기적으로 넓혀줍니다.
-외부 고속 진동 채널 (External High-Speed Vibrometry Channel - 선택 사양): 옵션으로 제공되는 외부 간섭계를 통해 최대 93m/s의 초고속 속도를 추적할 수 있습니다. 이는 고진동 어플리케이션 및 타 장비와의 정밀한 동기화가 필요한 환경에 이상적입니다.
-타 장비와의 유연한 동기화 (Flexible Synchronization with Other Equipment): 새로운 입출력(I/O) 기능을 통해 다른 측정 도구들과 워크플로우를 동기화할 수 있습니다. 이를 통해 복합적인 동적 연구(Dynamic studies)가 가능해집니다.
-RGB 카메라를 통한 사용 편의성 향상 (Improved Usability with RGB Camera): 내장된 RGB 카메라가 스캔 프로그래밍 과정을 단순화합니다. 또한, 수집된 포인트 클라우드 데이터에 실제 색상을 입혀 시각화함으로써 데이터 분석의 직관성을 높여줍니다.
-내장형 저노이즈 가속도계 (Internal Low-Noise Accelerometer): 주변의 고진동 환경을 감지하고 장비 자체에 전달되는 잔류 진동을 보정합니다. 이를 통해 측정 데이터의 신뢰성을 한 차원 더 높였습니다.
※ 왜 Ommatidia Q2인가? (Key Differentiators)
·SpeckleGuard™: 금속·유리에서도 노이즈 없는 깨끗한 데이터
레이저가 금속이나 유리처럼 매끄러운 표면에 반사될 때 발생하는 특유의 번짐 현상(Speckle)은 측정 오차의 주된 원인입니다. Ommatidia의 특허 기술인 SpeckleGuard™는 이 노이즈를 90% 이상 억제하여, 별도의 표면 처리 없이도 어떤 재질에서나 깨끗하고 정확한 포인트 클라우드를 생성합니다.
·내장형 기상 보정 시스템 (Internal Weather Station): 전천후 정밀도 유지
정밀 계측은 주변 환경(온도, 기압, 습도)에 민감합니다. Q2는 기기 내부에 정밀 기상 센서를 탑재하여 실시간 대기 상태를 측정합니다. 특히 50m 밖의 원거리 측정 시 공기 밀도에 따른 레이저 굴절률을 자동으로 계산·보정하여, 현장 상황과 관계없이 항상 실험실 수준의 정밀도를 보장합니다.
