미세 초분광 시스템 > 제품

현미경과 이미징 분광기의 장점을 결합하여, 언제든지 미세 이미지의 초분광 데이터를 손쉽게 획득할 수 있습니다. 기존의 생물 현미경, 형광 현미경, 입체 현미경, 금속 현미경 등을 개조하여, 일반 현미경을 초분광 현미경으로 간편하게 변환할 수 있습니다.

또한, 고객의 요구에 맞춘 맞춤형 현미경 모델 제작이 가능합니다.

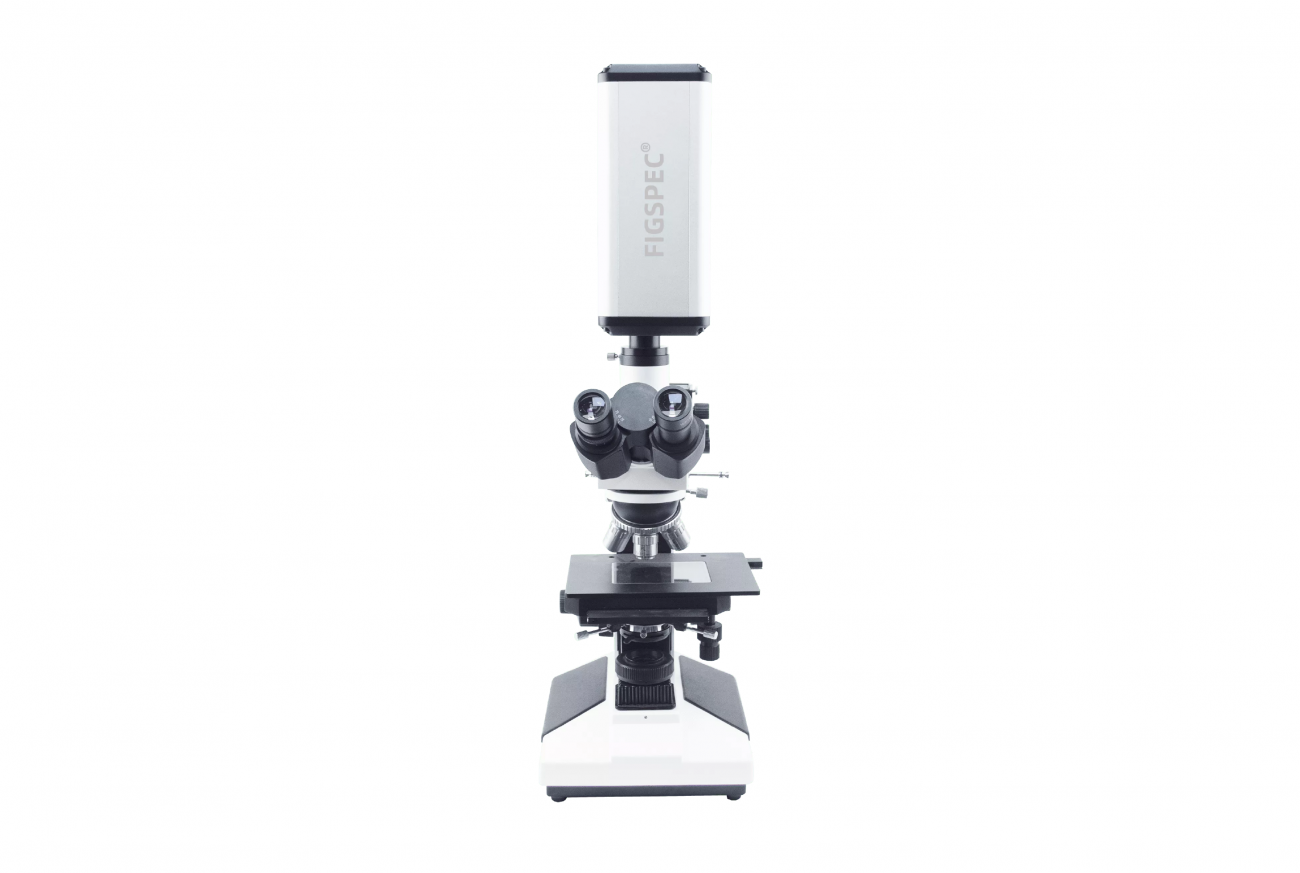

FigSpec® 시리즈 분광 영상 장비는 일반 영상 카메라와 하이퍼스펙트럴 카메라를 통합하여, 샘플 이미지를 신속하게 프리뷰하고 이미지 요구 사항을 만족하면, 하이퍼스펙트럴 카메라를 통해 정밀한 초분광 데이터를 수집합니다. 이를 통해 더욱 효율적이고 정교한 분석이 가능합니다.

<시스템 구성>

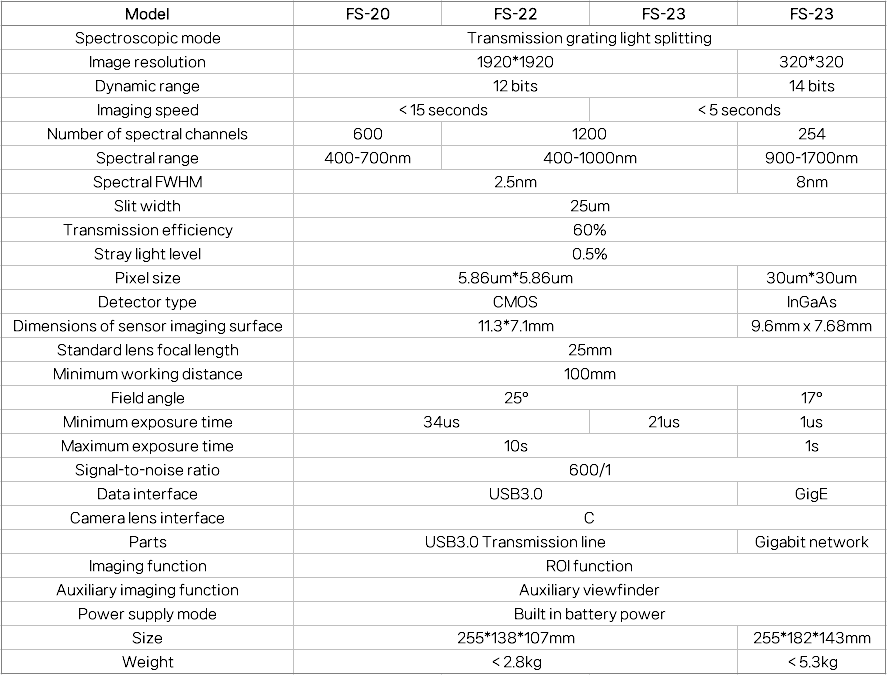

- 하이퍼스펙트럴 이미징 분광카메라 (옵션 모델: FS-20 / FS-22/ FS-23)

- 렌즈

- 현미경(제조사 및 모델 자유 선택 가능)

- 응용 소프트웨어(PC용)

<적용 사례>

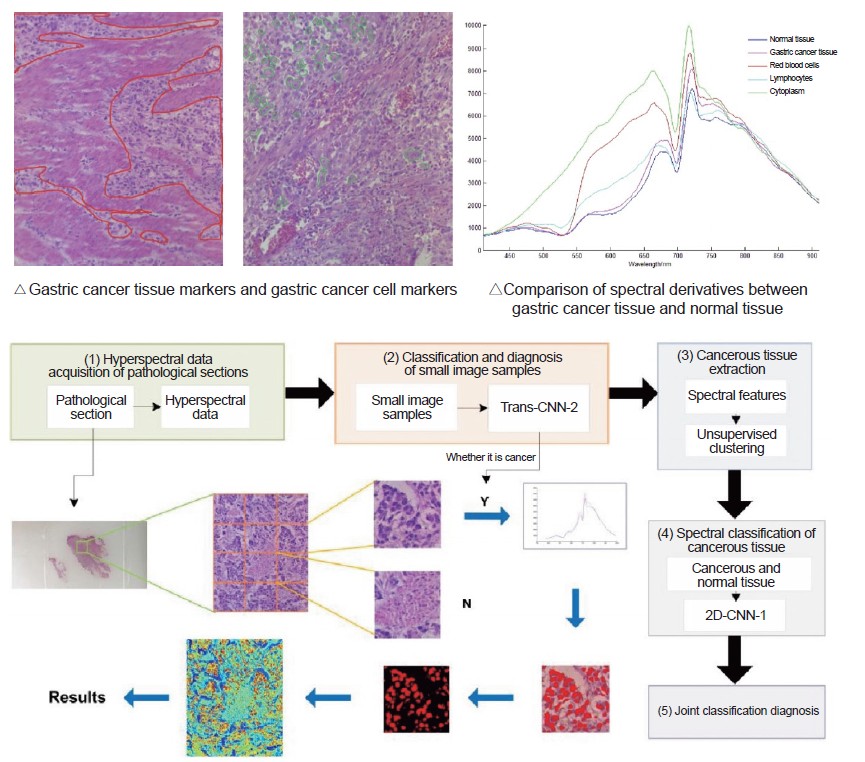

위암 조직의 하이퍼스펙트럴 탐지

· 위암 조직 마커 및 위암 세포 마커 분석

· 위암 조직과 정상 조직 간의 분광 파생값(스펙트럴 derivative) 비교

하이퍼스펙트럴 기반 위암 진단 절차

1. 병리 조직의 하이퍼스펙트럴 데이터 획득

· 준비된 병리 조직 슬라이드로부터 하이퍼스펙트럴 데이터 수집

2. 소영역 이미지의 분류 및 진단

· 소규모 이미지 샘플 생성

· Trans-CNN-2 모델을 활용한 암 여부 분류

· 암 존재 여부 판단(Y/N)

3. 암 조직 특징 추출

· 분광 특성(Spectral features) 분석

· 비지도 학습(unsupervised clustering)을 통한 조직 군집화

4. 암 조직의 분광 분류

· 암 조직과 정상 조직의 분류

· 2D-CNN-1 네트워크를 이용한 분광 기반 조직 구분

5. 통합 진단 결과 제시

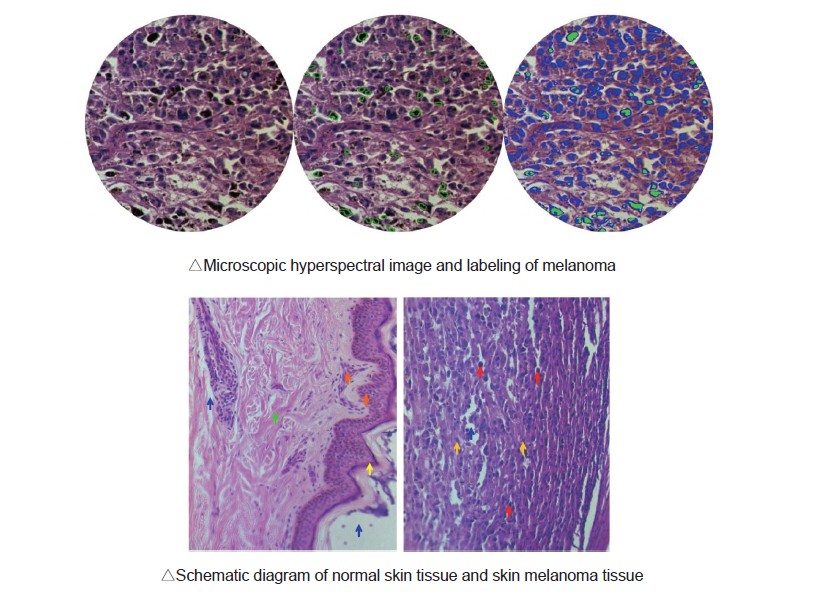

현미경 하이퍼스펙트럴 이미징 기반 피부 흑색종(Skin Melanoma) 식별(상단 이미지)

1. 피부 흑색종 조직의 하이퍼스펙트럴 이미지 및 라벨링

· 상단 3개의 원형 이미지는 하이퍼스펙트럴 현미경으로 촬영한 흑색종 조직이며, 각 파장의 스펙트럼 데이터를 기반으로 시각화된 결과입니다

· 다양한 색상 마스크는 흑색종 세포의 분광적 특징을 반영

· 스펙트럼 패턴의 차이를 활용하여 정상 세포와 악성 세포를 분리·식별 가능

2. 정상 피부 조직 vs 흑색종 조직의 병리학적 비교(하단 이미지)

정상 피부 조직(좌)

· 세포 배열이 규칙적이고 조직 구조가 균일

· 표피와 진피의 경계가 명확하게 유지됨

흑색종 조직(우)

· 비정상적인 세포 밀도 증가 및 불규칙한 세포 형태

· 멜라닌 축적, 구조 왜곡 등 흑색종 특유의 병리적 특징이 확인됨
