원리

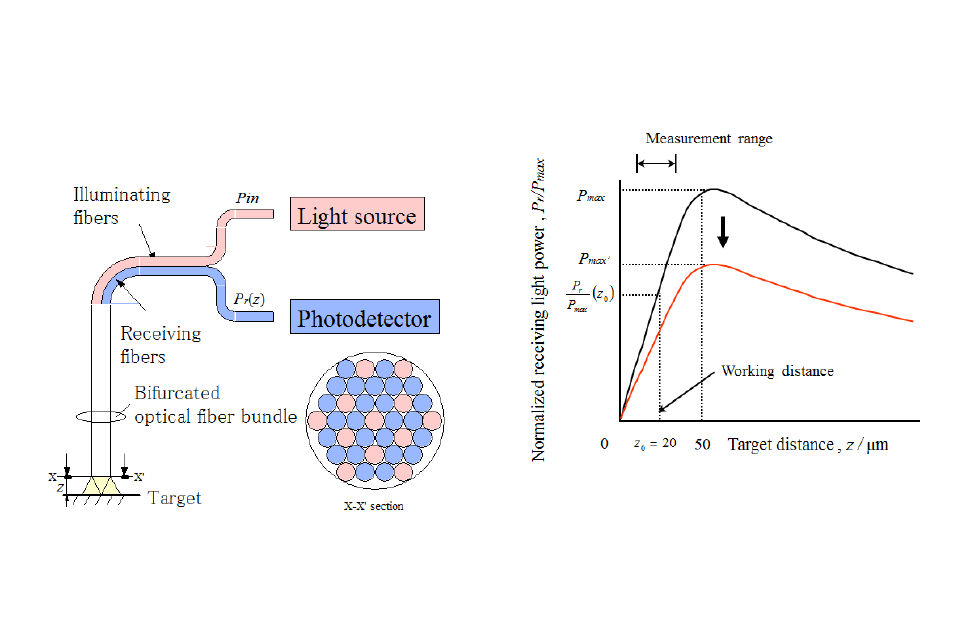

- 직경 50um의 스텝 인덱스 파이버를 수십 개에서 수백 개를 묶어서 한쪽을 두 개로 분기시킨 광파이버 다발을 만듭니다.
- 한쪽에는 광원으로부터의 빛을 입사시켜, 다른 한쪽에는 광섬유로부터의 광량을 측정하는 포토 디텍터를 장착합니다.
- 광원에서 입사한 빛은 파이버 내를 전파하여 측정 가장자리부터 피측정 대상물에 조사됩니다.
- 피측정 대상물로부터 반사한 빛은, 수광 파이버에 입사해, 포토 디텍터로 반사광량이 측정됩니다.
- 측정갭에 대한 반사광량은 아래 그림에 나타낸 것처럼 갭 증가와 함께 급격히 증가하며 피크에 이른 후 서서히 감소하는 경향이 됩니다.
- 이 갭이 좁은 쪽의 특성에서 직선성이 좋은 부분을 프론트 슬로프, 갭이 넓은 쪽의 특성에서 직선성이 좋은 부분을 백 슬로프라고 부르고 있습니다.
- 원리적으로 알 수 있듯이 반사광량은 피측정 대상물의 반사율에 비례하여 그림과 같이 변화하므로 피크의 값이 같은 출력전압이 되도록 캘리브레이션이 필요합니다.
특징
- 200kHz의 응답속도와 nanometer의 측정분해능
- 플렉시블 측정 프로브이므로 설치와 측정이 편리
- 측정 성능 대비 가격 가성비가 대단히 높음
Applications
- 진동체의 변위량과 진동 주파수 측정
- 압전소자, 초음파 발생체의 변위량과 진동 주파수 측정
